Les systèmes ORC (Cycle Organique de Rankine) génèrent de l'énergie électrique et thermique à partir de plusieurs types de sources thermiques telles que : la chaleur fatale (industrie, biomasse,process d'incinération, échappements des machines thermiques), la géothermie, les cycles solaires à concentration ou l’énergie marine des mers (OTEC).
En convertissant l'énergie thermique en électricité, Enertime conçoit et réalise des installations ORC pour un large champ d'applications, et pour une gamme de puissances allant de 500 kWe à 10 MWe.
Les systèmes ORC permettent d'augmenter l'efficacité énergétique des installations et de générer des bénéfices issus de la valorisation des sources de chaleur résiduelles. Ils permettent ainsi de réduire le coût de production spécifique en diminuant la demande d'énergie et en améliorant ainsi la durabilité des systèmes.

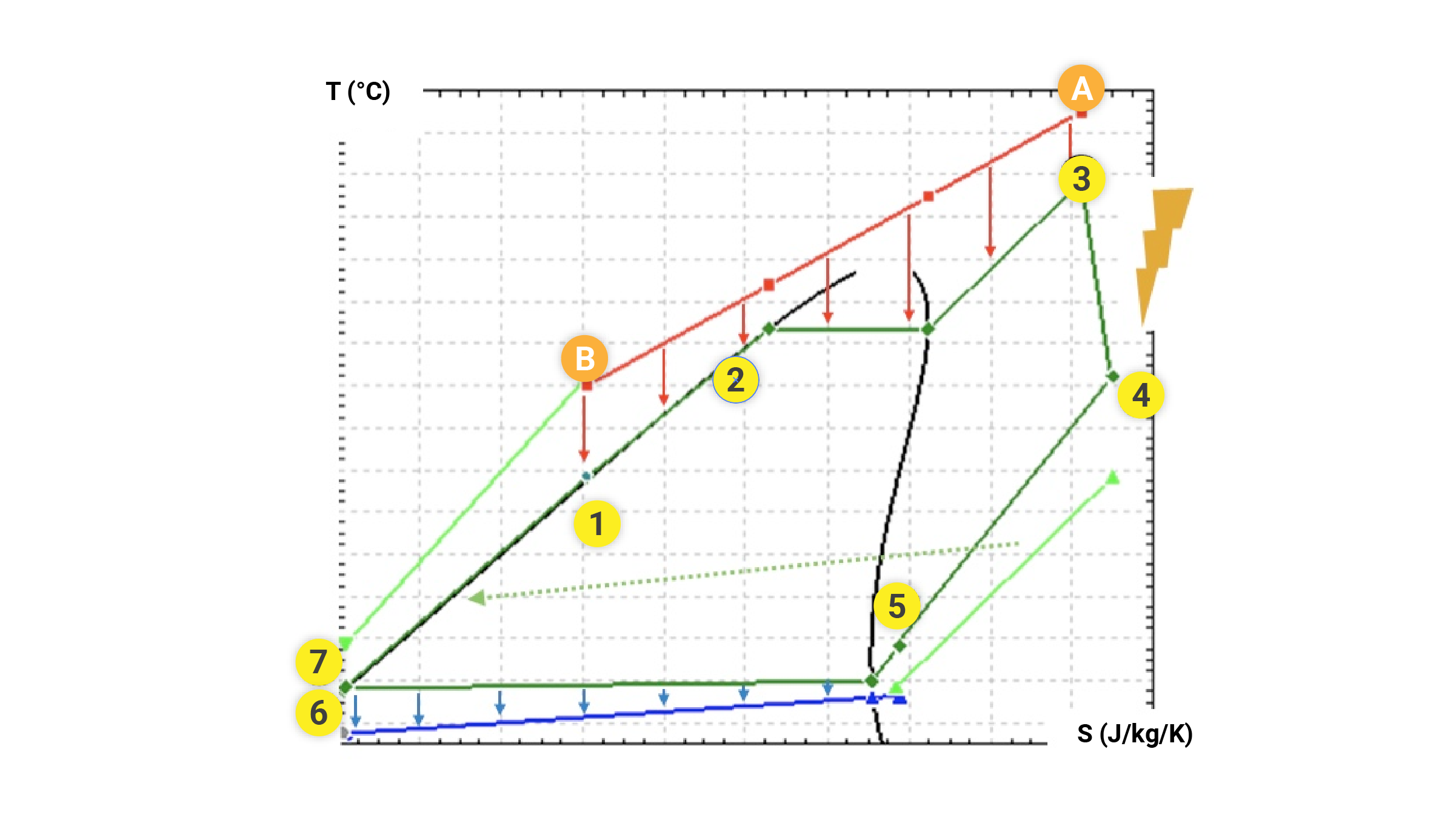

Le fonctionnement d'un système ORC tire son principe du cycle largement éprouvé de Clausius-Rankine, notamment pour la production d’électricité.

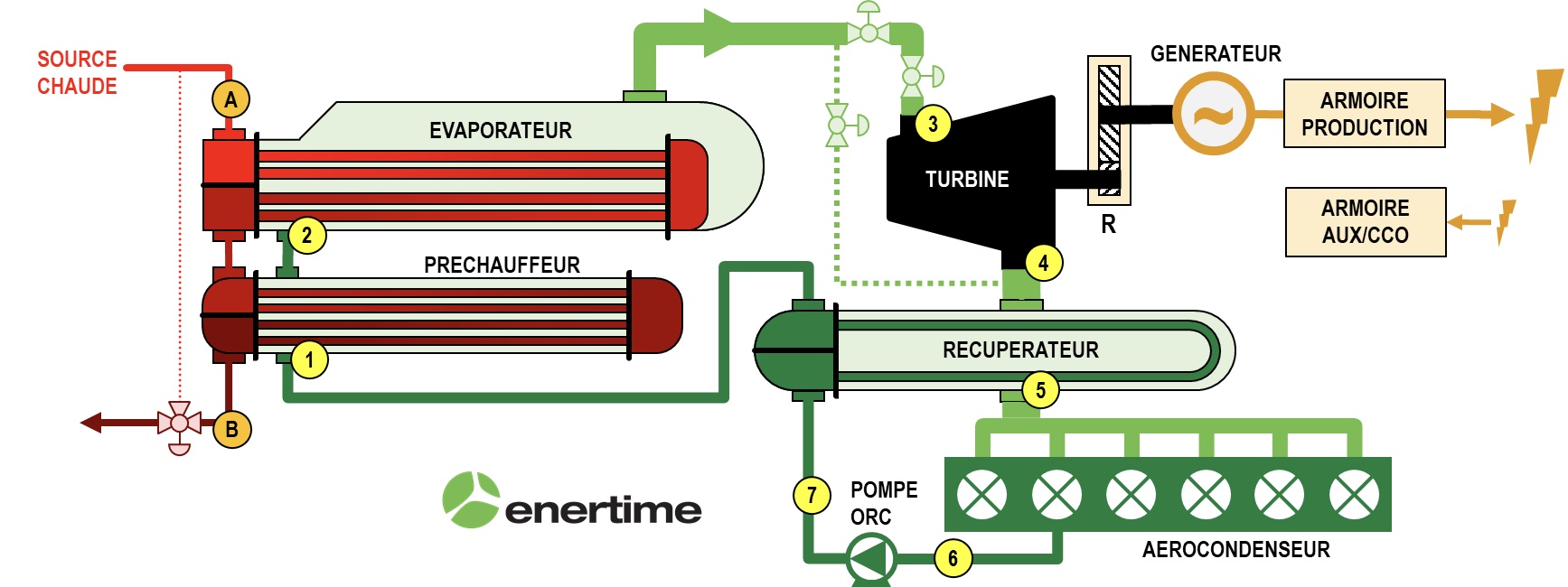

Principaux composants d’un système ORC
1. TURBINE ORC
Composant central du système, la turbine ORC détend le fluide de travail en produisant de l'énergie mécanique qui est convertie en électricité par un générateur couplé à l'arbre de la turbine.
Nos turbines ORC sont entièrement conçues et assemblées en interne : D’une grande robustesse et avec un excellent rendement, nos turbines axiales multi-étages garantissent un faible niveau de vibration grâce à une conception entre paliers et un excellent rendement à charge partielle et hors du point nominal.
Elles sont ajustées sur-mesure aux caractéristiques de chaque projet et optimisées pour maximiser les performances de nos machines et sont compatibles avec l’ensemble des fluides de nouvelle génération disponibles sur le marché (HFO, Alcanes, ...).
2. LES ÉCHANGEURS DE CHALEUR

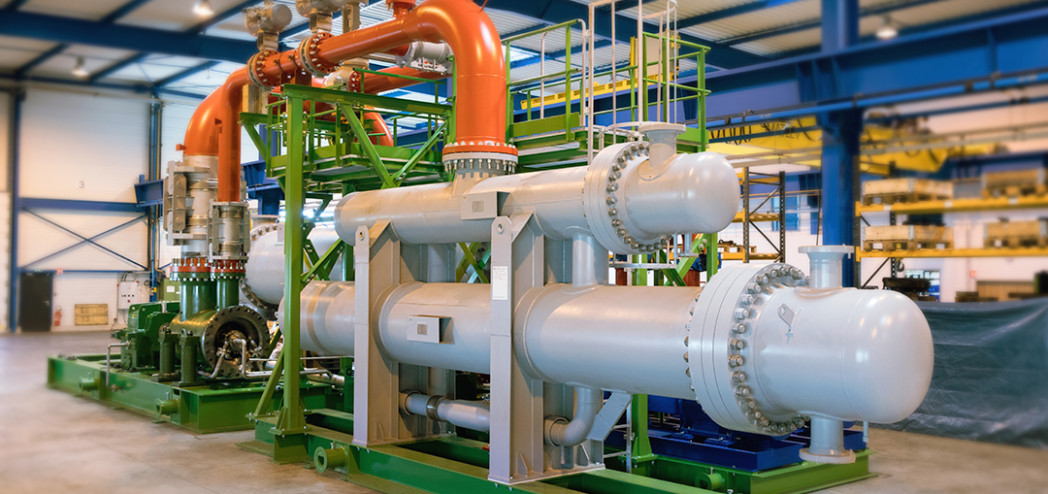

La chaleur de la source est transférée au fluide de travail au sein des échangeurs de chaleur. Des échangeurs de type tubes & calandre sont généralement utilisés, mais leur géométrie et leur configuration varie en fonction du type de source de chaleur.
3. LE CONDENSEUR
Le fluide de travail est refroidi et condensé au sein du condenseur avant d’entrer dans la pompe ORC.

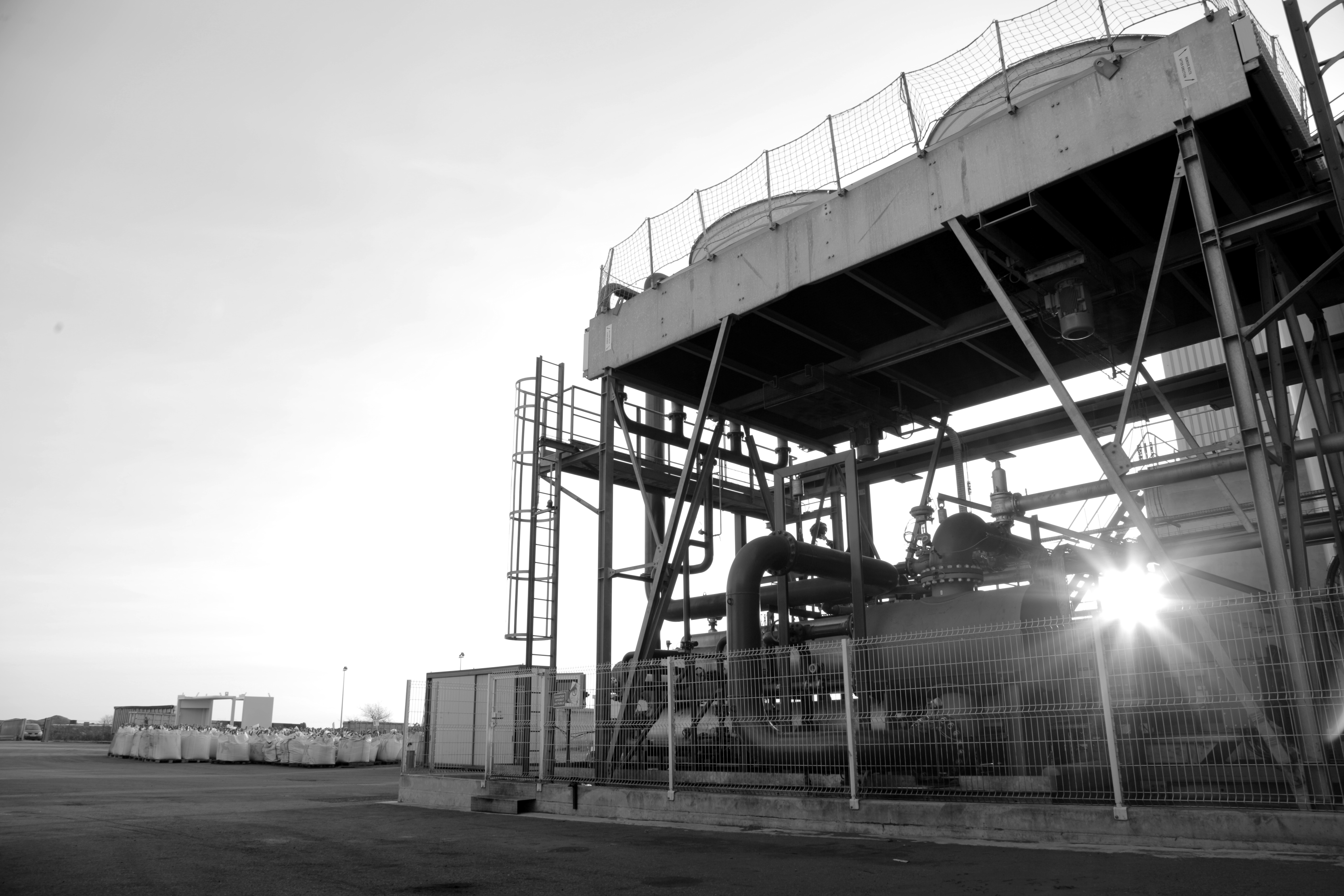

Ils sont soit de type aérocondenseur lorsque l’air est utilisé comme source froide et permettent de maximiser le rendement de l’installation.
Ils peuvent également être de type tube & calandre et transférer la chaleur de condensation à un réseau de chaleur urbain, pour les besoins internes du site industriel ou des réseaux de serres installés à proximité.
4. LA POMPE DE CIRCULATION
La pompe ORC amène le fluide organique de la pression de condensation à la pression maximale du cycle organique de Rankine. La pompe est généralement entraînée par un moteur électrique à vitesse de rotation variable.
Les clients ORC reconnaissent plusieurs avantages à ces systèmes car ils peuvent fonctionner en mode entièrement automatisé sans risque et sans besoin de personnel de supervision, réduisant ainsi les coûts d'exploitation. De plus, les ORC ont un fonctionnement flexible et s’adaptent automatiquement aux variations de température et de débit des ressources.
